大きく伸びるゴム材料の応力緩和試験（引張）
試験対応範囲を拡大｜新規導入万能試験機のご紹介
大型試験機と恒温恒湿環境で、大型ワーク・高伸長材料など多様な材料を評価
従来、材料の特性評価は定形や製品から切り出した試験片を用いての評価が一般的でした。しかし近年では、実際に製品に組み込まれる状態に近い条件で評価したいというニーズが高まっており、より大きな試験片や製品そのものを対象とした試験のご要望が増えています。そのため、より広い試験空間を備えた試験装置が求められています。
当社では、標準機と比較して高さ方向と幅方向に拡大した二種類の万能試験機（オートグラフ）を新規導入しました。
島津製作所製 精密万能試験機 AGX-100kNV2
島津製作所製 恒温恒湿槽 THC2W-300T+600
恒温恒湿槽付き長ストローク万能試験機（オートグラフ）
当社の長ストロークオートグラフ（万能試験機）は、標準機と比較して引張ストロークを約1.9倍に拡大しており、大型試験片や実製品の評価に対応しています。
また、恒温槽の試験室高さも標準仕様の2倍にすることで、より大きな試験体の恒温・恒湿環境下での評価を可能にしています。
特長
- ゴム材料など大きく伸びる引張試験に対応 高さを延長 最大引張ストローク1435 mm※（標準仕様 760 mm）
- 従来より大きな試料に対応 恒温恒湿槽サイズを拡大 恒温恒湿層高さ1200 mm（標準仕様 600 mm）
- 実際の使用環境に近い恒温・恒湿条件下での評価が可能
※引張最大ストロークは、100kN用定位置くさび式つかみ具を取り付けたときの値を示します。
恒温恒湿槽付き万能試験機を用いたアプリケーションは下記よりご覧ください。

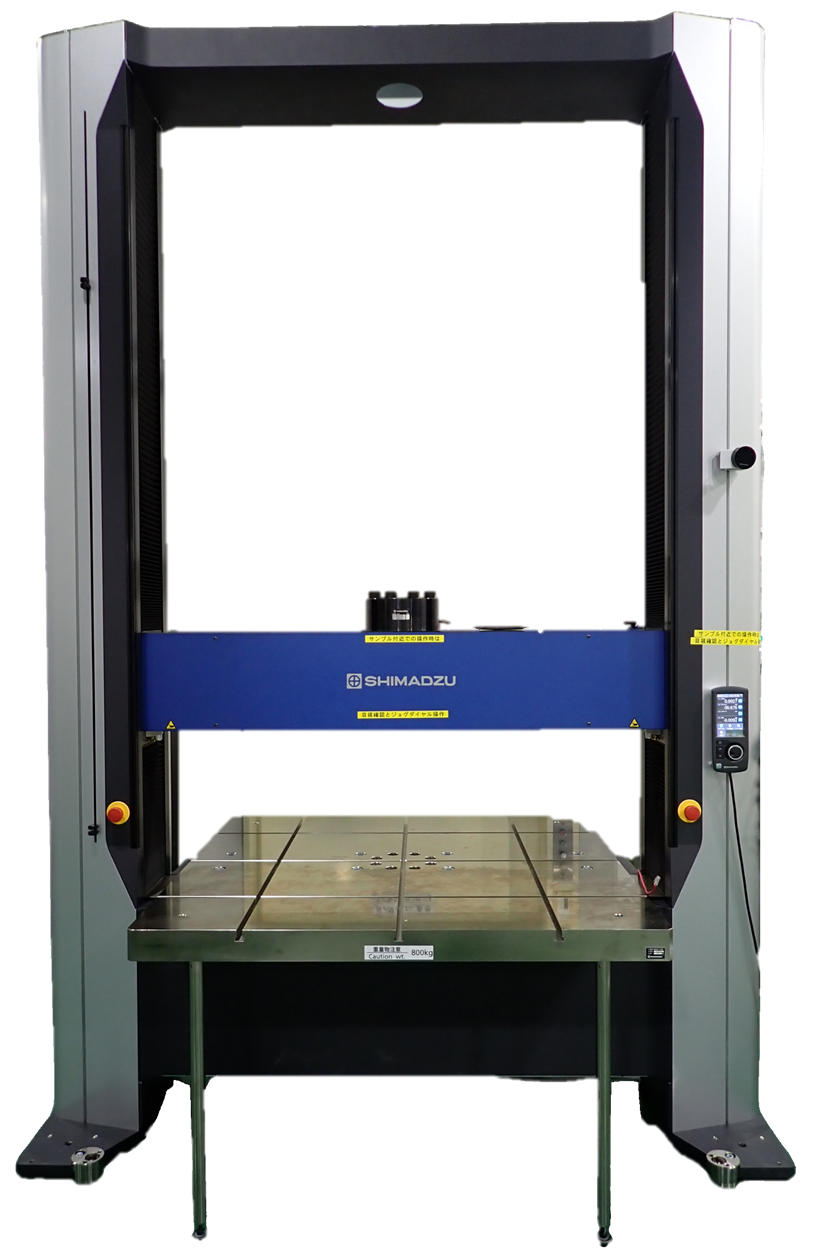

島津製作所製 精密万能試験機 AGX-300kNV2
幅広万能試験機（オートグラフ）
当社の幅広オートグラフ（万能試験機）は、標準機と比較して試験幅を約2.3倍に拡大し、さらに定盤も2.4倍に拡大しています。これにより、従来は試験が困難だった大形ワークの評価にも対応できます。
特長
- 従来より大形ワークに対応 試験空間の間口を拡大 有効試験幅1400 mm（標準仕様 600 mm）
- 大型定盤により、大きなワークも安定して設置可能 大型定盤サイズ1200 mm×1200 mm
（標準仕様 500 mm×500 mm）
試験メニュー
引張試験 圧縮試験 曲げ試験 応力緩和試験 など
各種JIS試験、ASTM試験
各種JIS試験、ASTM試験
恒温恒湿槽付き長ストローク万能試験機（オートグラフ）、幅広万能試験機（オートグラフ）のラインナップを揃えた中部事業所「Automotive Testing Laboratory」(以下ATL、愛知県刈谷市）は、開所以来、自動車関連企業の皆様から様々な試験を数多く受託しております。
材料解析・強度試験・非破壊検査など、自動車メーカーおよび自動車部品メーカーの研究開発を支援しています。CAE解析に必要な材料物性値や構造評価データの取得・提供をはじめ、各種評価試験に対応しております。
-
所在地
自動車産業を支える技術が集約する中部東海エリア、愛知県刈谷市にラボがあります。JR東刈谷駅から徒歩8分。駐車場完備で自動車でのアクセスが便利です。
詳しくはこちらから -
充実したスタッフ
材料関係の営業スタッフやプロの試験技術者が常駐しています。
京都本社だけではなく、事業所でもお客様のご意向、ご要望に沿った試験を行っています。 -
打ち合わせ室も完備
いつでも試験の打ち合わせやご相談ができます。
実試験片を持ち込んでの試し試験なども対応しています。
-
立会試験
全ての装置で立会試験が可能です。Webを通じて、遠隔地からも試験状況をリアルタイムにご確認いただけます。
他事業所の方にも立会試験の様子を共有していただけます。 -
短納期に対応
短納期のご相談も承ります。当日持ち込み試験にも可能ですが、装置等の空き具合により対応できない場合もございます。
-
強度試験の治具設計
実製品や部品での強度評価では、試験片作製だけでなく製品に合った特形治具のご提案から設計製作までワンストップで対応しております。
