リチウム二次電池の充放電後の内部観察

2018年07月18日更新

分析・試験事例

小型リチウムポリマー電池

小型リチウムポリマー電池

　リチウムイオン電池を充電すると、活物質が膨張するといわれています。
　小型のリチウムポリマー電池を用い、放電後、充電後の内部構造をX線CTにより観察しました。

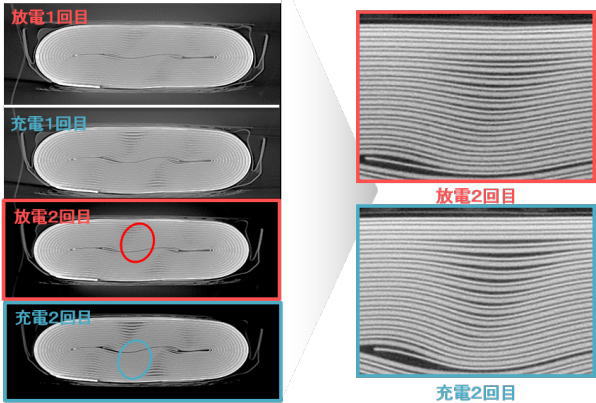

電池全体の断層像 隙間部分の拡大
観察
部分的な隙間部分が増加したことが観察できました。

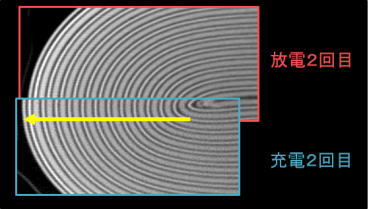

折り曲げ部の拡大拡大



充放電後の各層が折り曲げられた部分を画像を重ね合わせ、厚みを比較しましました。
ごくわずかに厚さが増加し、膨らんでいることが分かりました。

部品や実製品での各種実験前後の撮影が可能です　　
■X線CTでは充電、放電後の非破壊での電池内部観察
■X線透視では、in-situでの充放電時の観察　　　　
