示差走査熱量計（DSC）による低温測定・高速昇温測定

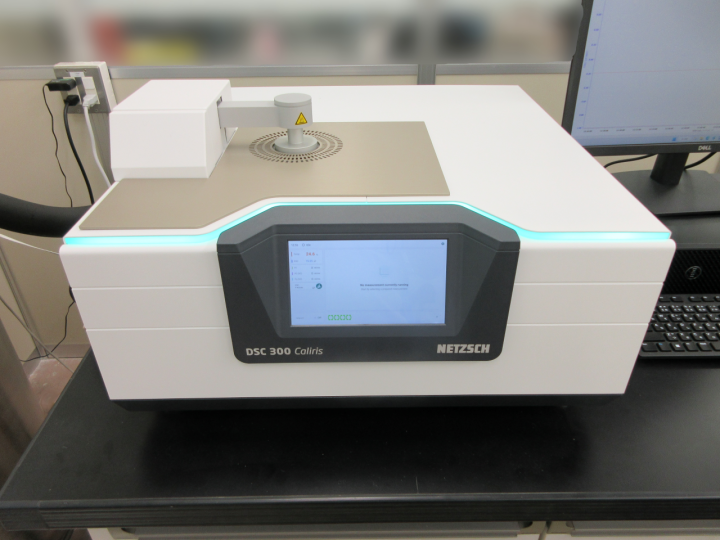

示差走査熱量計(DSC)は、試料と基準物質の温度差から熱物性を高精度に測定する装置です。
融解、結晶化、ガラス転移、酸化反応などの熱変化を解析し、材料の熱安定性、相転移温度、純度評価などに広く用いられます。
ここでは低温域(例：-170 ℃)での特性評価や、熱流束方式での高速昇温(例：150 ℃/min)による迅速な測定事例をご紹介します。

事例１　低温測定

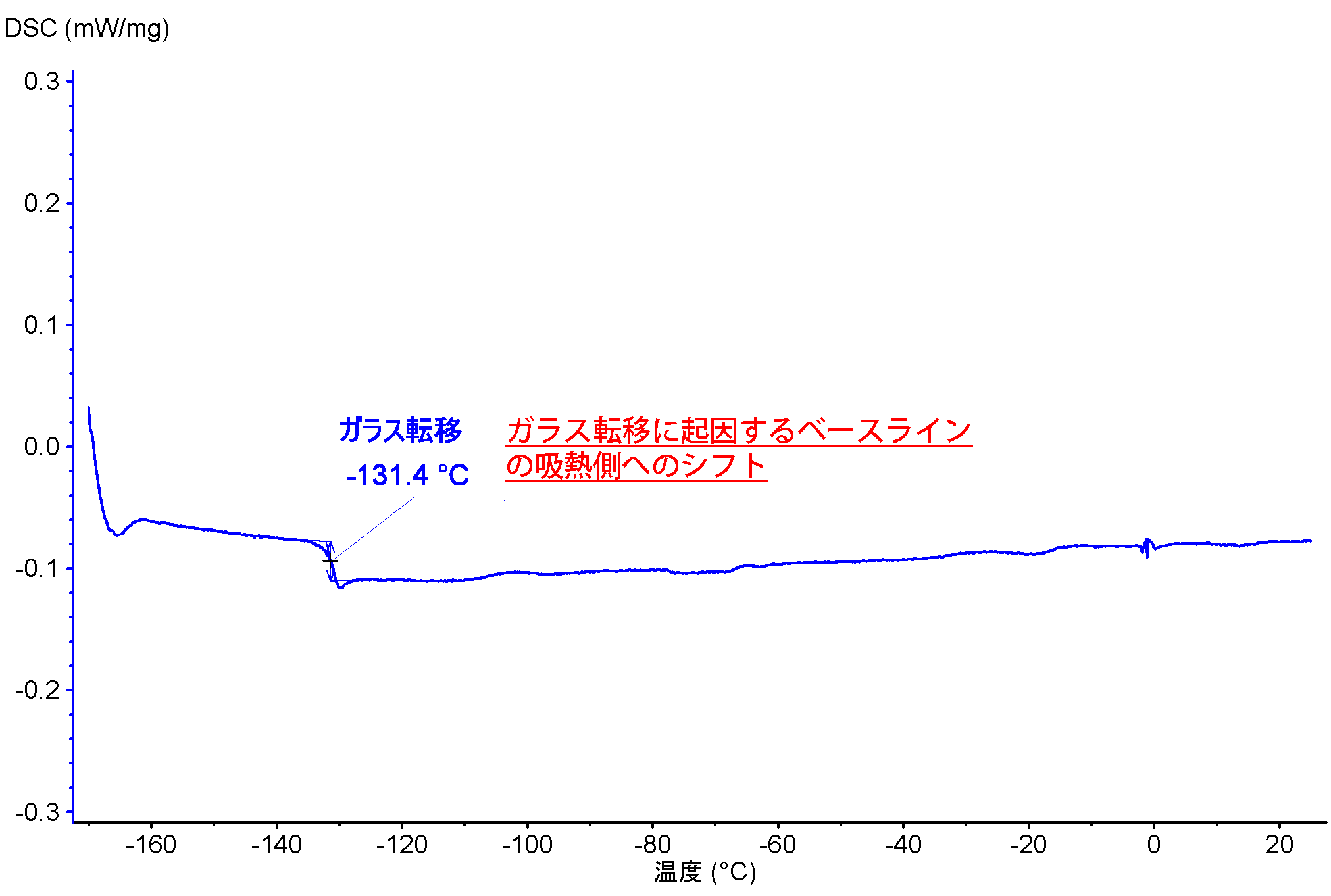

シリコンオイルについて、-170 ℃から25 ℃の範囲でDSC測定を行ったところ、図1に示すように-131 ℃付近にガラス転移に起因するベースラインのシフトが確認されました。
これは一般的な有機シリコンのガラス転移温度(約-120 ℃～約-135 ℃)と一致しています。
冷却システム（液体窒素冷却）により、低温環境下の材料特性評価を高精度に測定できます。

事例２　高速昇温測定

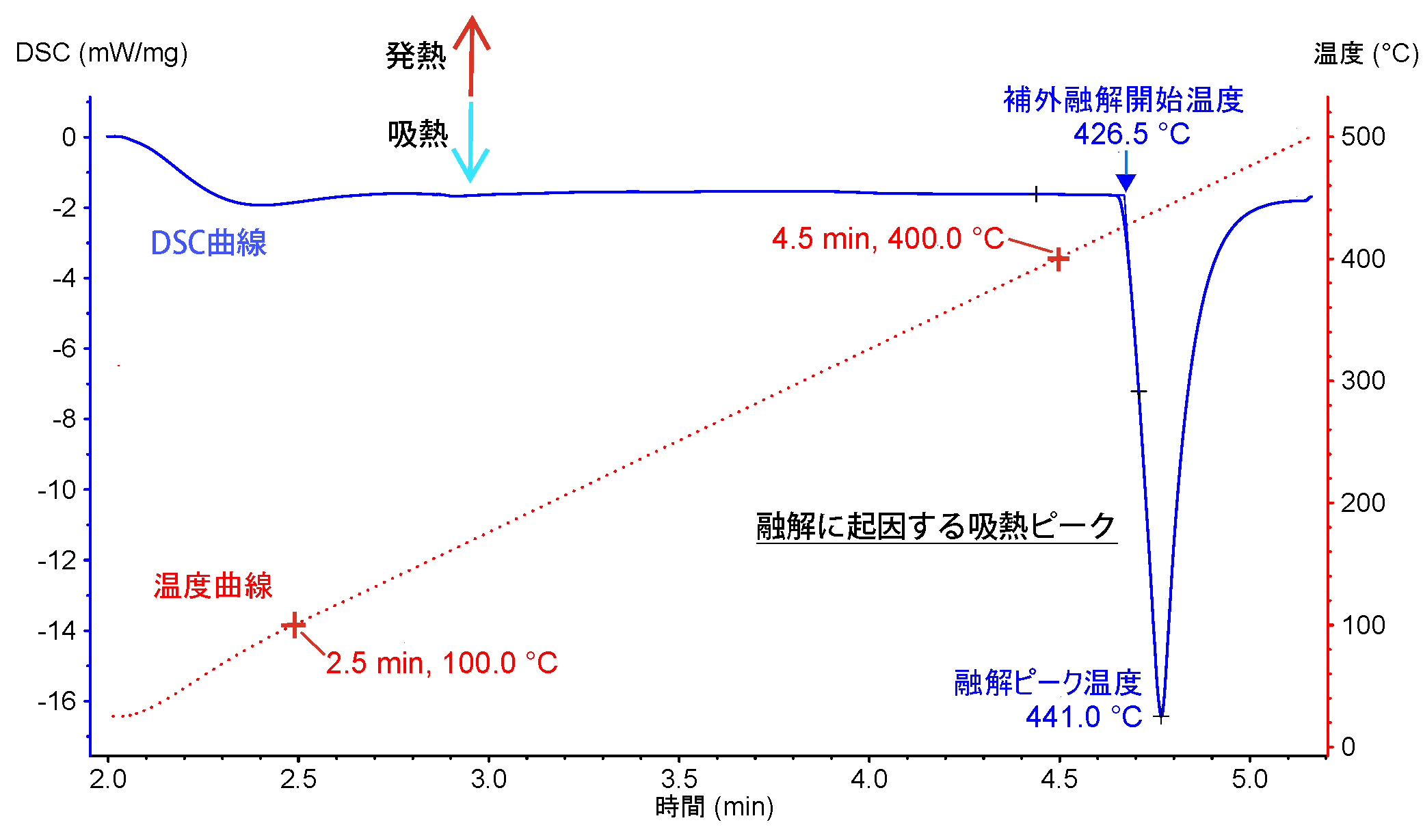

亜鉛を試料として、25 ℃～500 ℃の範囲を150 ℃/minの高速昇温条件でDSC測定を行いました。図2に示すように、約441 ℃付近に融解に起因する吸熱ピークが確認されました。
DSCによる金属の融点評価では、一般的に補外融解開始温度を指標とします。亜鉛の融点は419.5 ℃であることから、150 ℃/minという高速昇温条件においても、温度測定精度が維持されていることが確認できます。
また、温度曲線上の2点（2.5 min、4.5 min）から、2分間で約300 ℃昇温（高速昇温）が実現できていることがわかります。
高速昇温測定は、実際の製造プロセスを模擬した評価や、実使用環境に近い条件での材料挙動の解析に有効です。
詳細な測定条件については、お問い合わせください。

20250829　477
