電池の内部観察

　電池の需要は、近年モバイル機器の急速な普及、電気自動車開発など様々な分野で増えています。 また、従来の一次電池も、市場は縮小していると言えども、私たちの生活には欠かせない製品です。
　今回、マイクロフォーカスX線CTシステムを用いて各種電池のCT撮像を行ない、電池内部の詳細な観察を行った事例を紹介します。

一次電池の観察

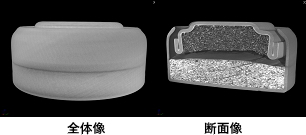

■	アルカリボタン電池 (LR44)	■	酸化銀電池 (SR44)

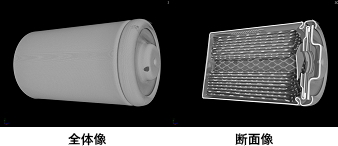

■	アルカリ乾電池 (単3)	■	リチウム電池 (CR2)

二次電池の観察

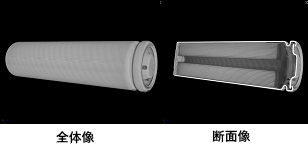

■	リチウムイオン電池 (18650)	■	ニッケル水素電池 (単3)

リチウムイオン電池 (18650)の比較

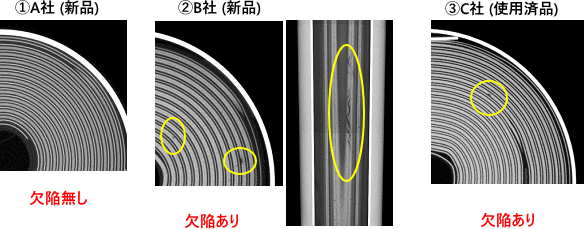

　3種類のリチウムイオン電池（18650）を比較しました。厚いものが正極材、薄いものが負極材です。

モバイルバッテリーの劣化確認

　膨張したモバイルバッテリーをX線CTで撮像し、劣化の様子を観察しました。

全体撮像

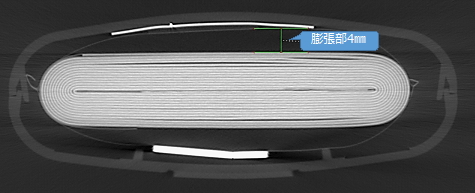

　リチウムイオン電池内部で起こる劣化反応によりガスが発生し、膨張が引き起こされています。約4ｍｍ膨張していました。 全体撮像の結果、ラミネート部にも異常が確認できたため、拡大撮像を行いました。

拡大撮像

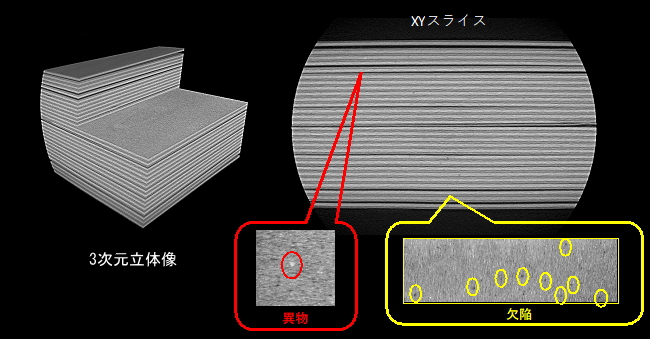

　拡大して撮像することにより、正極材、負極材を区別できるようになりました。また、各層の隙間も明瞭にとらえました。 内部にある、異物や欠陥も確認することができました。

まとめ

　X線CTによる非破壊観察では、外観だけでは判断できない内部の構造の違いや、不具合、亀裂、劣化などを確認することができます。
