CFRP炭素繊維強化プラスチックの観察

2017年04月01日更新

分析・試験事例

 超音波顕微鏡を用いて深さ(時間)を変えて二次元走査し、内部観察を行いました。

[サンプル]

 CFRP(Carbon Fiber Reinforced Plastics)

CFRP

    炭素繊維強化プラスチックは、強化材に炭素繊維を用いた繊維強化プラスチックです。
 高強度、高弾性率、低熱膨張、優れた疲労特性、優れた寸法安定性、軽量などの特長があります。

[反射画像]

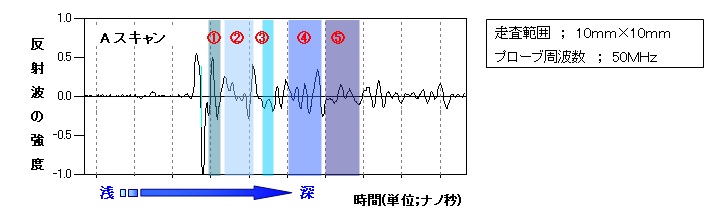

 A スキャン波形上で深さ(時間)を変えて反射波を取り出し、プローブを走査して内部観察を行いました。
 深さごとに内部構造が変化しているのが良く分かります。 A スキャンとは、任意の一点において発振器から発せられた超音波が試料表面及び内部構造界面で反射する強度と受信器に戻るまでの時間を表示したものです。

波形
反射画像① 反射画像② 反射画像③ 反射画像④ 反射画像⑤
反射画像①
反射画像②
反射画像③
反射画像④
反射画像⑤
